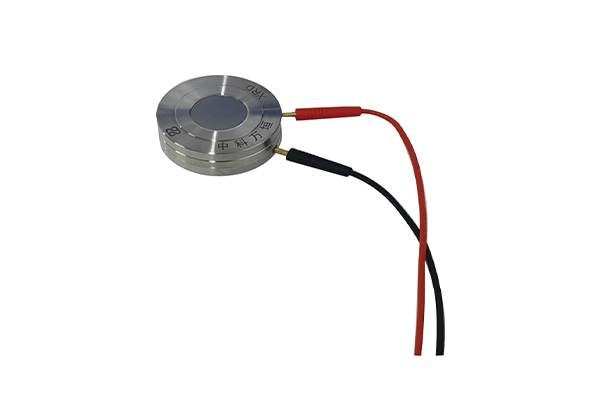

多功能电化学原位X 射线衍射装置

1、产品用途

1)装置适用于锂离子电池、锂硫电池、钠离子电池、水系钾离子电池等体系的

正、负极材料的电化学原位 XRD 测试;

2)可进行透射XRD扩展，根据需要进行模具的改进设计，实现同步辐射XRD的高效测试。

2、技术参数

1)装置采用O圈密封，密封良好，能进行循环测试条件下的长期XRD衍射测试;

2)装置采用316L优质不锈钢，具有很好的耐腐蚀性,外形尺寸 50 mm 整体厚度 19 mm 左右;

3) 常规测试角度范围 2theta=10°-100° (最低能达到 5°);

4)装置窗口采用材料：高纯度铍窗，窗口可根据用户需求经特殊定制(金属、非金属 X 射线光窗);

4) 电池可以重复使用，模具安装方便，测试一致性好;

5) 装置设计灵活，扩展性好，能根据用户要求进行不同衍射仪的适配

3、参考数据

https://doi.org/10.1016/j.cclet.2023.108810

https://doi.org/10.1039/d1ta03238k
